微型水质自动监测站（系统）是指可以实现自动采配水、自动预处理、自动水质参数监测、自动数据上传及接受远程控制等功能，集成于一个机柜内，可以直接应用于户外的一体化集成系统。适用于布置在各种类型的水体监测场地，也在河长制管理中发挥着重要的作用，周期或者不间断连续监测水体的各项水质参数，实时保存监测数据，并联网实时将监测到的数据发送到监控中心或者数据管理平台。该系统可以帮助及时了解水质状况及水质变化趋势为相关管理部门的决策提供科学依据，制定应急预案，及时、有效处理各种水质污染状况

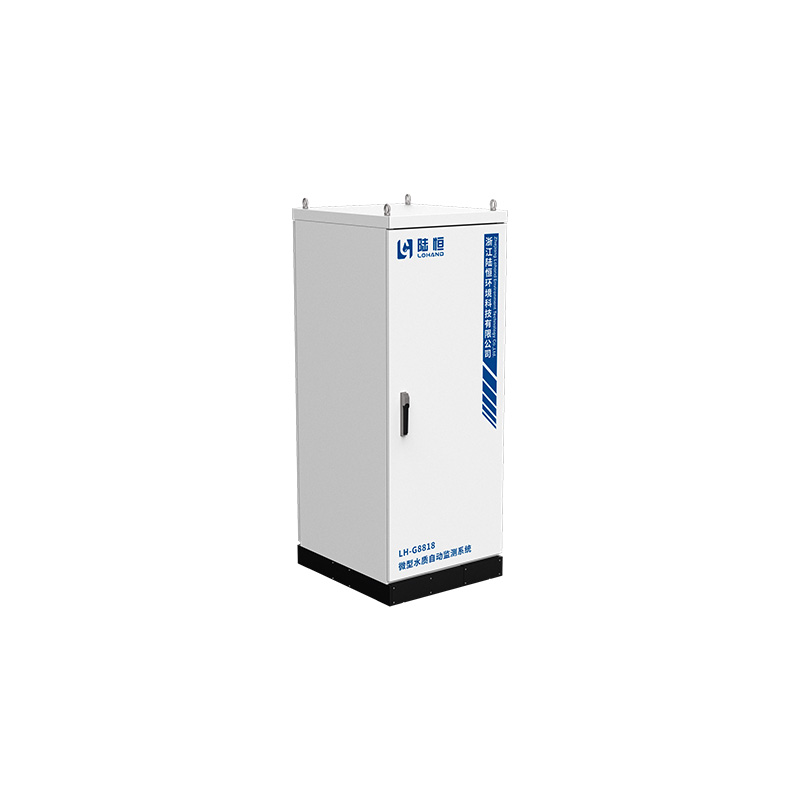

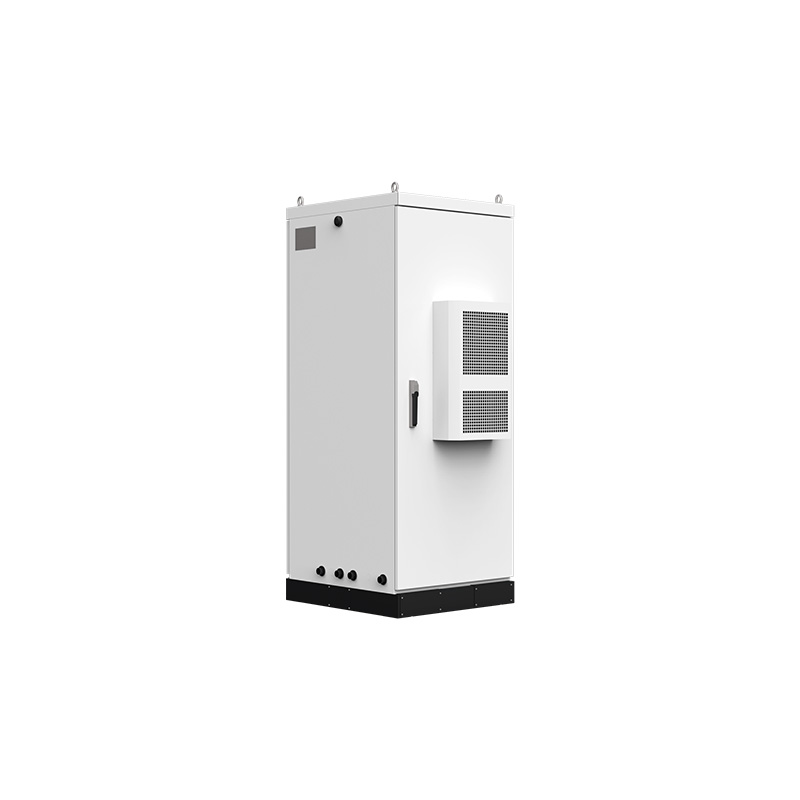

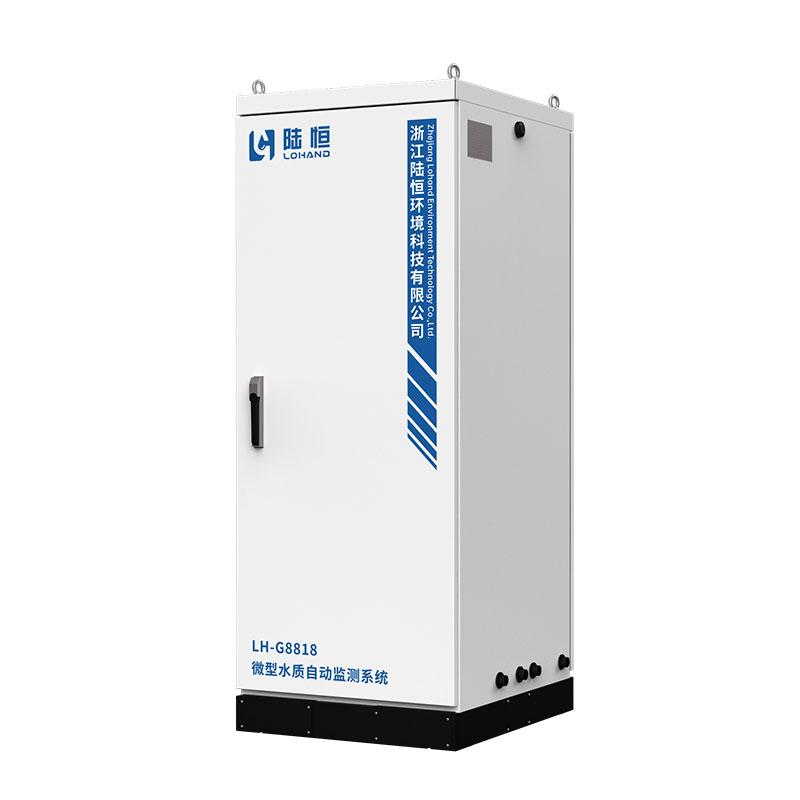

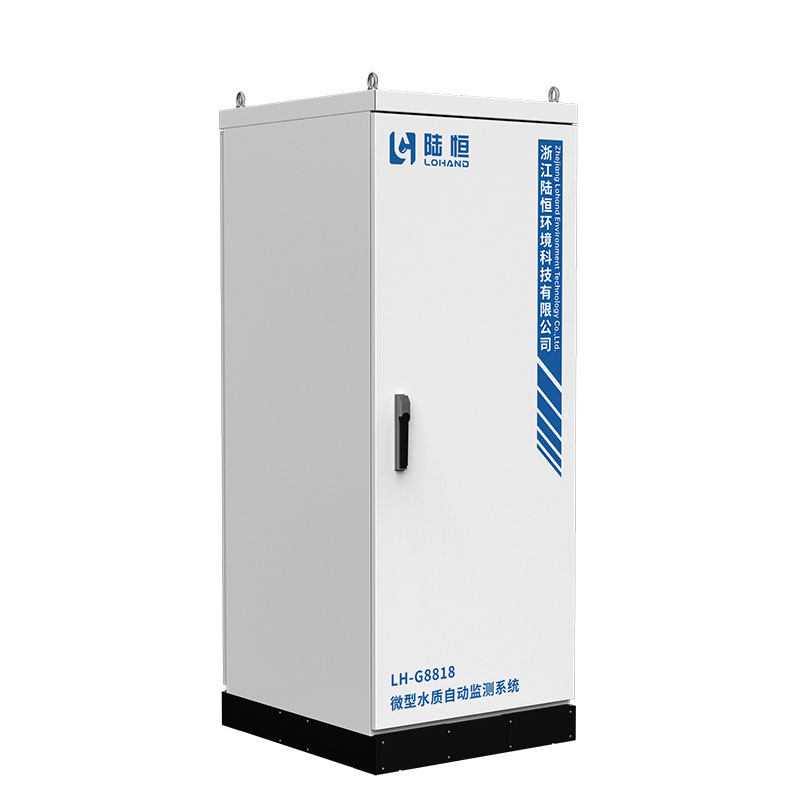

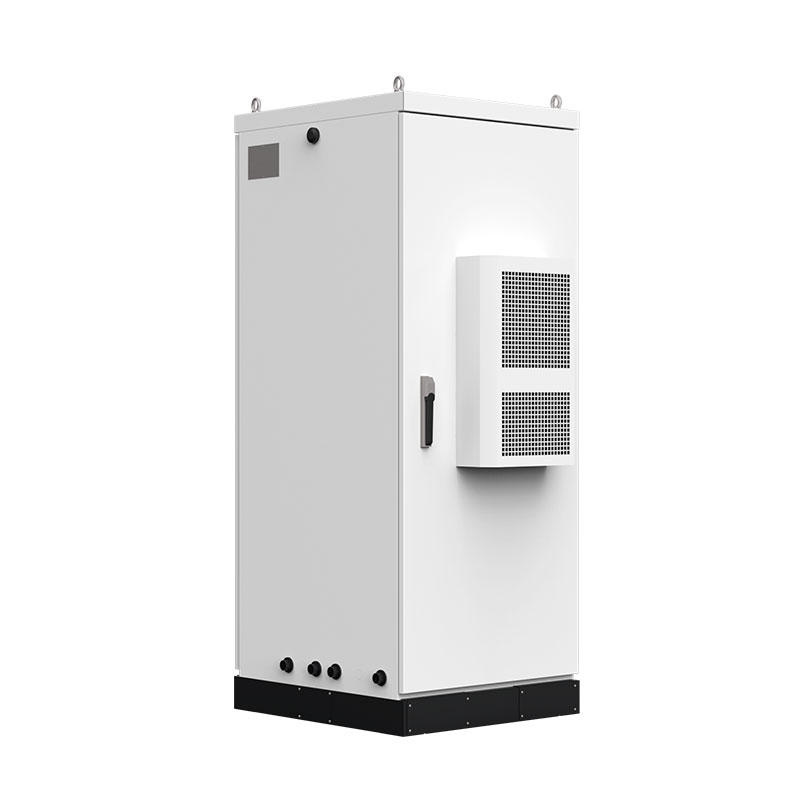

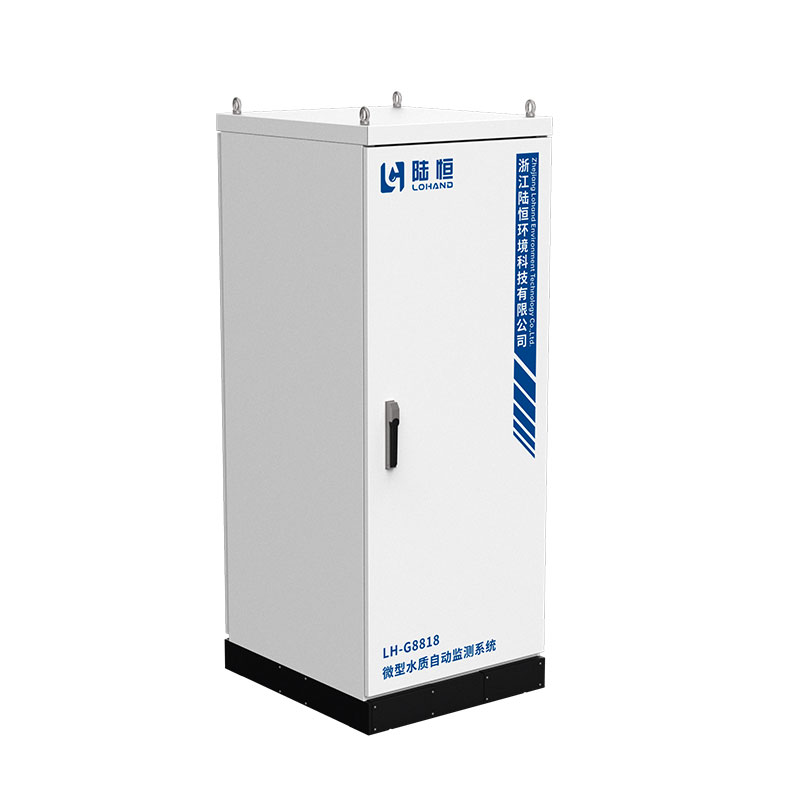

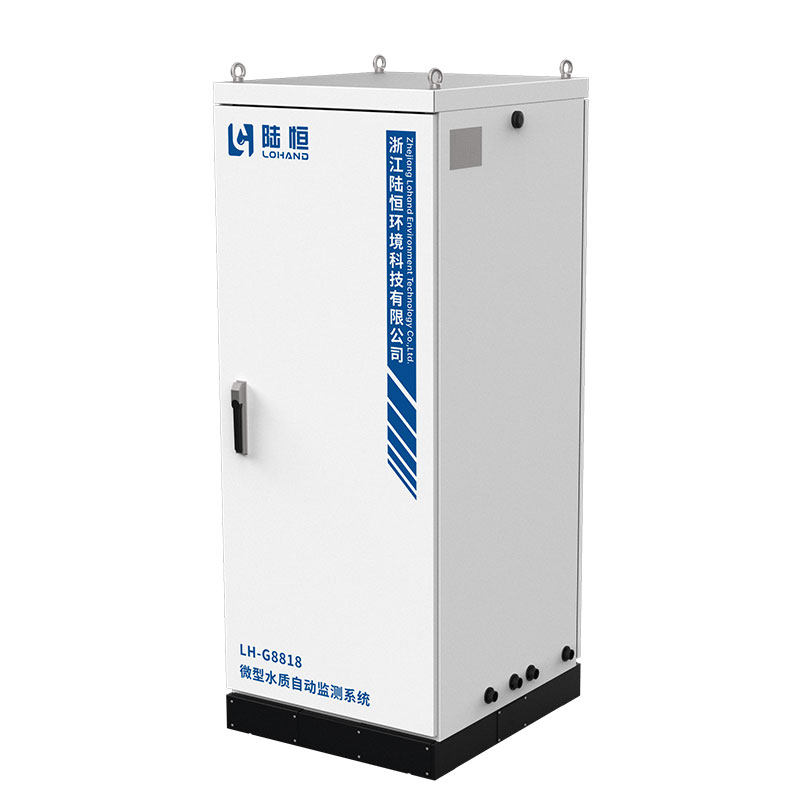

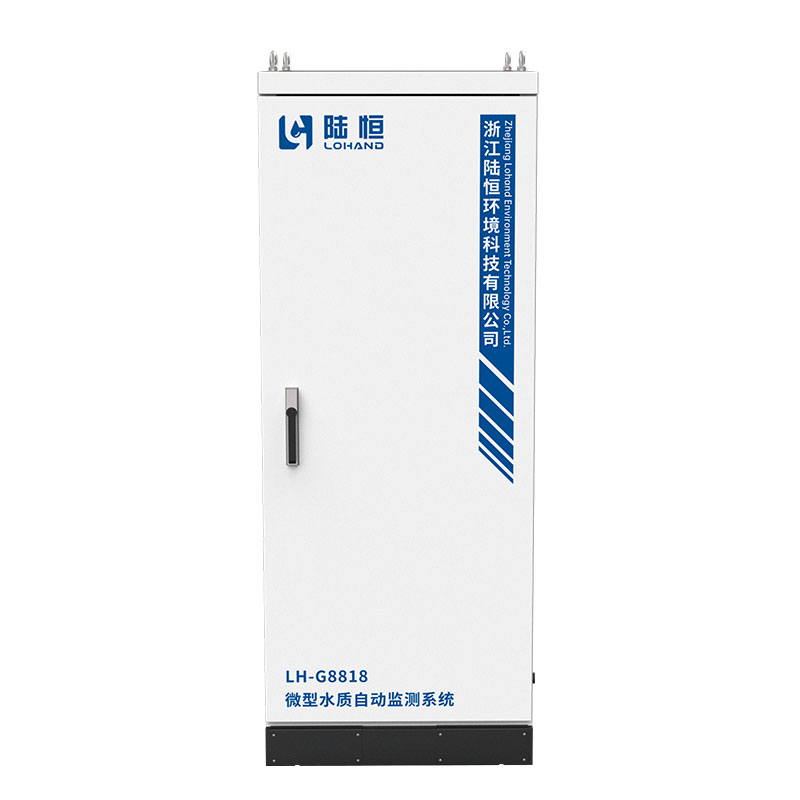

微型水质自动监测站（系统）
LH-G8818
一、产品简介
微型水质自动监测站（系统）是指可以实现自动采配水、自动预处理、自动水质参数监测、自动数据上传及接受远程控制等功能，集成于一个机柜内，可以直接应用于户外的一体化集成系统。
适用于布置在各种类型的水体监测场地，也在河长制管理中发挥着重要的作用，周期或者不间断连续监测水体的各项水质参数，实时保存监测数据，并联网实时将监测到的数据发送到监控中心或者数据管理平台。该系统可以帮助及时了解水质状况及水质变化趋势为相关管理门的决策提供科学依据，制定应急预案，及时、有效处理各种水质污染状况。
二、产品特点
1.云端物联（选配）：系统支持GPRS等多种形式将数据上传平台，可实时在电脑或手机上监控现场设备运行状态，方便运维人员进行维护。
2.数据管理：支持各类数据、日志信息记录、查询、导出、分析等操作，包括报警、通信、流程运行、系统操作等日志。
3.模块化仪表设计：监测系统所集成的监测仪采用模块化设计，具有良好的可扩展性和替换性，可根据用户的监测需求调整，监测参数配置配置。
4.实时监测：流路运行状态实时监控与记录，主界面方便查看实时数据和各仪器的工作状态。
5.智能安防监测：日志系统完善，记录系统运行全过程，并自动上传至平台，实时监测现场设备每一步运行状态。
6.占地面积小:一体化机占地不足0.55㎡，体积小、重量轻，前期部署方便，同时支持后期迁移监测。
7.解决方案完善:可提供完整产品应用解决方案，至多可配制六支传感器和两台污染源在线设备，从设备取水到水质监测，并实现远程平台实时监控。
8.结构合理:柜体支持内侧隔热层设计，顶部预留吊环和监控系统安装位置，底部包括叉车孔位、防泄漏孔位等。
三、应用范围
• 饮用水水源地区
• 地表水河流断面
• 企业排污口水质监测
• 工业园区地下水水质监测
四、监测站技术参数
基本参数 | |
可变温控 | 600W冷暖空调 |
防护等级 | IP55 |
供电 | 220VAC/50Hz，额定功率≤1.6KW |
工作环境 | -10~50℃ |
总重量 | 约 0.2吨 |
整机尺寸 | 长780mm*宽700mm*高1800mm |
监测项目 | |
常规五参数选配 | pH、溶解氧、电导率、浊度、温度 |
分光光度法选配 | CODCr、CODMn、总磷、总氮、氨氮 |
可扩展选配 | ORP、悬浮物、CODuv、铵离子、叶绿素、蓝绿藻、水中油等 |
五、传感器技术参数
pH传感器技术参数 | |
测量范围 | 0～14pH |
测量精度 | ≤±0.02pH |
适用温度 | 0～60℃ |
响应时间 | 20s |
漂移度 | ≤±0.1pH/24h |
敏感膜阻抗 | ≤500MΩ |
斜率 | ≥97%（25℃） |
零电位点 | 7±0.5pH（25℃） |
供电电源 | 12～24VDC |
输出方式 | MODBUS/RS485 |
溶解氧传感器技术参数 | |
量程范围 | 0～20.00mg/L或0～200%饱和度 |
精度 | ±0.3mg/L或±5% |
响应时间 | 90s |
温度传感器 | DS18B20数字温度传感器 |
工作温度 | 5～40℃ |
工作压力 | ＜5bar |
数字接口 | MODBUS/RS485 |
模拟接口 | 4～20mA(可选） |
供电 | 12VDC±20% |
功耗 | ＜0.5w |
标定 | 一点或两点校准 |
安装方式 | 流通池安装、浸没式安装，3/4″NPT螺纹 |
尺寸 | Φ34*222mm |
荧光帽寿命 | 1年 |
材质 | 主体为不锈钢316，敏感膜为有机硅胶 |
电导率传感器技术参数 | |
测量范围 | 0.1电极：0.2～200.0μS/cm 1电极：2～2000μS/cm 10电极：20μS/cm～20.00mS/cm |
测量精确度 | ±2%F.S |
温度元件 | NTC10K |
工作环境 | 温度0～60℃；湿度≤90% |
液体材质 | 316L不锈钢 |
安装螺纹 | 3/4″NPT螺纹 |
尺寸 | 34*276mm |
校准方式 | 2点校准或1点校准 |
供电电源 | 12～24VDC |
功耗 | ＜0.5w |
输出方式 | MODBUS/RS485 |
防水等级 | IP68 |
浊度传感器技术参数 | ||||
名称 | LH-DZ09-20 | LH-DZ09-200 | LH-DZ09-1000 | LH-DZ09-3000 |
量程范围 | 0~20 | 0~200 | 0~1000 | 0~3000 |
分辨率 | 0.01、1 | 0.1、1 | ||
示值误差 | ≤5NTU时，≤±0.3NTU； ＞5NTU时，≤±6% | ≤10NTU时，≤±0.5NTU； ＞10NTU时，≤±8% | ||
工作温度 | 5～40°C | |||
数字接口 | MODBUS /RS485 | |||
模拟接口 | 4～20mA | |||
供电 | 12VDC士20%,1A | |||
功耗 | 平常功率：<0.5W 启动清洁刷：<3W | |||
标定 | 一点或两点校准 | |||
防护等级 | IP68 | |||
安装方式 | 流通池安装、浸没式安装，3/4″NPT螺纹 | |||
材质 | 316不锈钢 | |||
COD仪器性能 | |
应用领域 | 厂矿企业、城市污水和污水治理设施的 COD 在线自动测量 |
测量方法 | 重铬酸钾氧化-分光光度法 |
显示屏 | 8寸TFT彩色触摸屏 |
测量范围 | 0～250 mg/L；0～100 mg/L；0～3000mg/L；可根据用户要求扩展； |
测量精度 | 质 控 样 ：±3mg/L(COD≤30mg/L)； ±10%（30mg/L＜COD＜60mg/L）； 实际水样：±5mg/L(COD≤30mg/L)； ±15%（30mg/L＜COD＜60mg/L）； |
零点漂移 | ±3mg/L |
量程漂移 | ±5% F.S |
检 出 限 | 3mg/L |
测量周期 | 测量周期最短 30 分钟/次；可设置在线自动监测周期： 0.5 小时/次 |
试剂耗量 | A 型：（0.65～2.6）毫升/次/试剂；配用 1 升 COD-A 型试剂套装，可保证 30 天共 380 次测量 |
自动标定 | 具备在线自动标定功能；另有特为第三方运营公司设计的“巡检全自动标定”功能 |
自动清洗 | 每次测量后仪器自动清洗管路 |
数据存储 | 5万次历史数据储存 |
接口输出 | 标配：RS232/RS485、一路4-20mA |
使用环境 | |
外接电源 | (220±22)VAC； (50±2.5)Hz； 仪器功率：日均50W；峰值时<150W |
环境温湿度 | (0～40) oC，相对湿度≤90%, 无冷凝结露 |
外接水样 | 压力：（-10～+2）KPa；流速：（-1.0～0.5）m/s；温度：（5～40）oC |
CODmn仪器性能 | |
应用领域 | 江河湖泊、海洋等地表水的高锰酸盐指数（有机物）在线自动测量 |
测量方法 | 酸性高锰酸钾分光光度法（淡水地表水）；或者 碱性高锰酸钾分光光度法（海洋地表水） |
显示屏 | 8寸TFT彩色触摸屏 |
测量范围 | （0～5）mg/L；(0～25）mg/L；(0～50）mg/L；） |
测量精度 | 质控样：±0.1mg/L，COD≤1mg/L；±10%，COD≥1mg/L |
零点漂移 | ±5% F.S |
量程漂移 | ±5% F.S |
检 出 限 | 0.04mg/L |
测量周期 | 测量周期55分钟/次；可设置在线自动监测周期：1小时/次 |
试剂耗量 | 0.7毫升/次/试剂；配用CODMn-C/D型试剂套装，可保证1个月满负荷共计625次测量 |
自动标定 | 具备在线自动标定功能；另有特为第三方运营公司设计的“巡检全自动标定”功能 |
自动清洗 | 每次测量后仪器自动清洗管路 |
数据存储 | 5万次历史数据储存 |
接口输出 | 标配：RS232/RS485、一路4-20mA； |
使用环境 | |
外接电源 | (220±22)VAC； (50±2.5)Hz； 仪器功率：日均50W；峰值时<150W |
环境温湿度 | (5～45)℃，相对湿度≤90%, 无冷凝结露 |
外接水样 | 压力：（-10～+2）kPa；流速：（-1.0～0.5）m/s；温度：（5～45）℃ |
外观尺寸 | |
仪器尺寸 | 宽´高´厚：420mm´600mm´240mm |
仪器净重 | 17.5Kg |
安装形式 | 挂壁式安装或二合一柜式安装 |
氨氮仪器性能 | |
应用领域 | 地下水、地表水、生活污水和工业废水中的氨氮在线自动测量 |
测量方法 | 水杨酸分光光度法 |
显示屏 | 8寸TFT彩色触摸屏 |
测量范围 | 0-2mg/L；0-10mg/L；0-50mg/L；0-125mg/L；可根据用户要求扩展。 |
测量精度 | ±0.15mg/L，浓度≤2.0mg/L；±6%，浓度>2.0mg/L； |
零点漂移 | ±0.01mg/L |
量程漂移 | ±0.2% F.S |
检 出 限 | 0.01mg/L； |
测量周期 | 测量周期最短15分钟/次； |
试剂耗量 | 0.7毫升/次/试剂；配用NH3N-C型试剂套装，可保证2个月满负荷共计800次测量 |
自动标定 | 具备在线自动标定功能；另有特为第三方运营公司设计的“巡检全自动标定”功能 |
自动清洗 | 每次测量后仪器自动清洗管路 |
数据存储 | 5万次历史数据储存 |
接口输出 | 标配：RS232/RS485、一路4-20mA； |
使用环境 | |
外接电源 | (220±10%)VAC； (50±5%)Hz；仪器功率：日均50W；峰值时<300W |
环境温湿度 | (0～40) oC，相对湿度≤90%, 无冷凝结露 |
外接水样 | 压力：（-10～+2）KPa；流速：（-1.0～0.5）m/s；温度：（5～40）oC |
外观尺寸 | |
仪器尺寸 | 宽´高´厚：420mm´600mm´240mm |
仪器净重 | 17.5Kg |
安装形式 | 挂壁式安装或二合一柜式安装 |
总磷仪器性能 | |
应用领域 | 厂矿企业、城市污水和污水治理设施的总磷在线自动测量 |
测量方法 | 过硫酸钾氧化—钼酸铵分光光度法 |
显示屏 | 8寸TFT彩色触摸屏 |
测量范围 | 0-5mg/L；0-25mg/L；0-50mg/L；0-100mg/L；可应用户要求可扩展（需另付费） |
测量精度 | ±8%； |
零点漂移 | ±1% F.S |
量程漂移 | ±2% F.S |
检 出 限 | 0.01mg/L |
测量周期 | 测量周期最短35分钟/次；可设置在线自动监测周期：0.8小时/次 |
试剂耗量 | 0.8毫升/次/试剂；配用TP型试剂套装，可保证2个月满负荷共计800次测量 |
自动标定 | 具备在线自动标定功能；另有特为第三方运营公司设计的“巡检全自动标定”功能 |
自动清洗 | 每次测量后仪器自动清洗管路 |
数据存储 | 5万次历史数据储存 |
接口输出 | 标配：RS232/RS485、一路4-20mA； |
使用环境 | |
外接电源 | (220±22)VAC； (50±2.5)Hz；仪器功率：日均50W；峰值时<300W |
环境温湿度 | (0～40) oC，相对湿度≤90%, 无冷凝结露 |
外接水样 | 压力：（-10～+2）KPa；流速：（-1.0～0.5）m/s；温度：（5～40）oC |
外观尺寸 | |
仪器尺寸 | 宽´高´厚：420mm´600mm´240mm |
仪器净重 | 17.5Kg |
安装形式 | 挂壁式安装或二合一柜式安装 |
总氮仪器性能 | |
应用领域 | 厂矿企业、城市污水和污水治理设施的总氮在线自动测量 |
测量方法 | 碱性过硫酸钾消解—紫外分光光度法 |
显示屏 | 8寸TFT彩色触摸屏 |
测量范围 | （0～5）mg/L；（0～25）mg/L；（0～50）mg/L；（0～100）mg/L；可应用户要求可扩展（需另付费） |
测量精度 | 浓度≤0.5mg/L时，误差±0.05mg/L；浓度＞0.5mg/L时，误差±10%； |
零点漂移 | ±5% F.S |
量程漂移 | ±5% F.S |
检 出 限 | 0.1mg/L |
测量周期 | 测量周期最短35分钟/次；可设置在线自动监测周期：1小时/次 |
试剂耗量 | 0.75毫升/次/试剂；配用TN-A型试剂套装，可保证2个月满负荷共计800次测量 |
自动标定 | 具备在线自动标定功能；另有特为第三方运营公司设计的“巡检全自动标定”功能 |
自动清洗 | 每次测量后仪器自动清洗管路 |
数据存储 | 5万次历史数据储存 |
接口输出 | 标配：RS232/RS485、一路4-20mA； |
使用环境 | |
外接电源 | (220±22)VAC； (50±2.5)Hz；仪器功率：日均50W；峰值时<300W |
环境温湿度 | (0～40) oC，相对湿度≤90%, 无冷凝结露 |
外接水样 | 压力：（-10～+2）KPa；流速：（-1.0～0.5）m/s；温度：（5～40）oC |
外观尺寸 | |
仪器尺寸 | 宽´高´厚：420mm´600mm´240mm |
仪器净重 | 17.5Kg |
安装形式 | 挂壁式安装或二合一柜式安装 |
